Самый «умный» чип в мире, официально запущенный: как это может сделать нашу жизнь проще

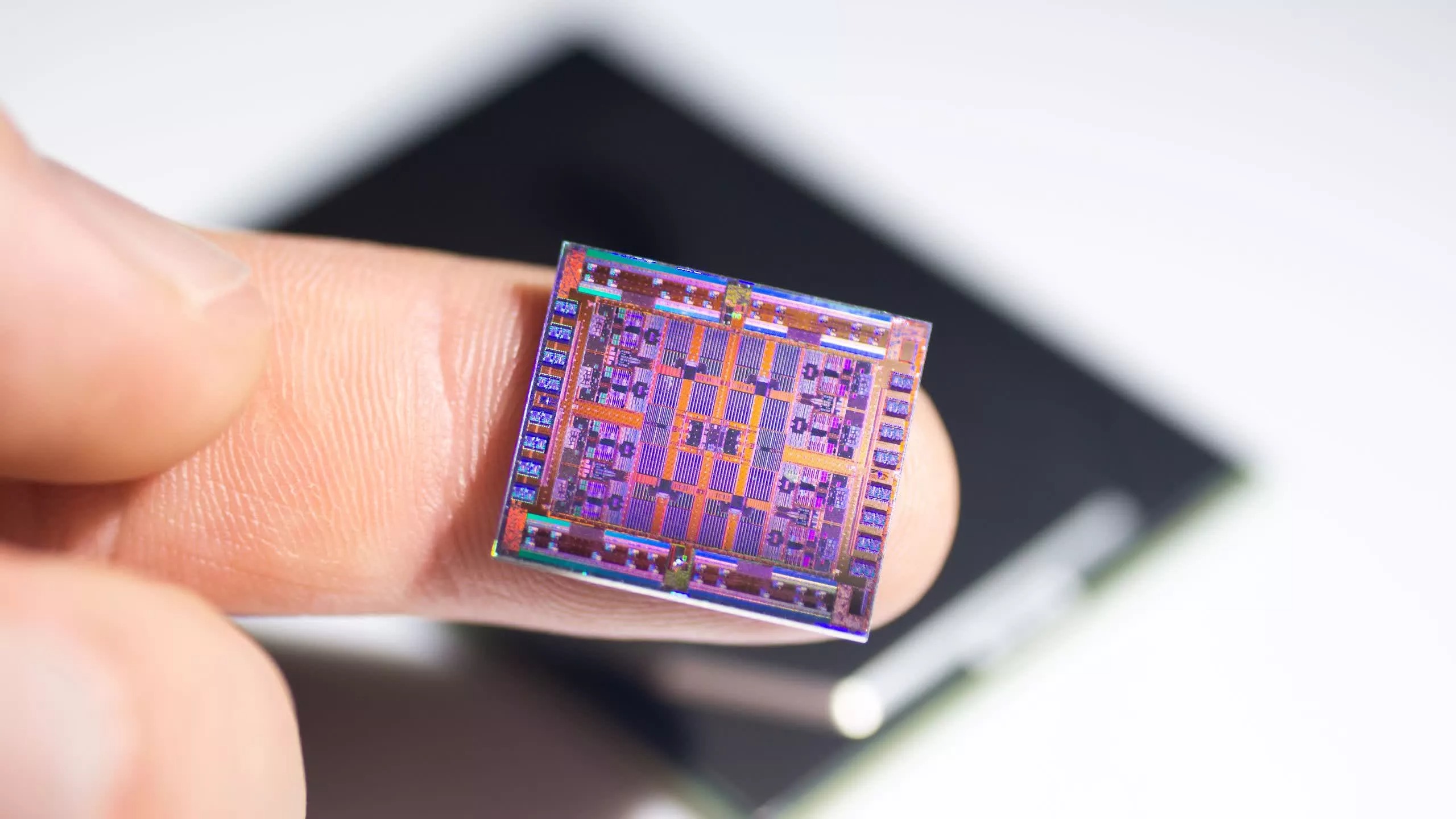

После почти десятилетия исследований и разработок TSMC представила на рынке 2 -нм микрочип, который, как ожидается, будет революционизировать технологии.
Этот чип, который выйдет в массовое производство во второй половине года, обещает значительно улучшить производительность и энергоэффективность электронных устройств, пишет Science Alert.
Революция в эффективности и скорости к чипсам
Микрочипы являются основой современных технологий, присутствующих почти во всех электронных устройствах, от мобильных телефонов и портативных компьютеров до технических устройств и умных игрушек.
Они создаются путем создания микроскопических цепей, которые содержат миллиарды транзисторов, небольшие переключатели, которые управляют потоком электричества и позволяют функционировать компьютеров.
Со временем индустрия микрочипов стремилась соответствовать нескольким транзисторам на меньшей поверхности, что приводит к более быстрому и силу, но также и более энергоэффективным устройствам.
Чипы 2NM представляют собой огромный скачок по сравнению с их предшественниками 3NM, что обеспечивает 10-15% прирост скорости обработки на том же уровне энергии или снижение потребления энергии на 20-30% с той же скоростью.
Кроме того, плотность транзисторов в 2 -нм чипах примерно на 15% выше, чем в технологии 3NM, что позволит устройствам работать быстрее, потреблять меньше энергии и управлять более сложными задачами с повышенной эффективностью.
Что оставляет нам, однако, будущее
Хотя чипы 2NM являются замечательным технологическим достижением, их производство включает в себя значительные проблемы. Прежде всего, производственный процесс чрезвычайно сложный, нуждающийся в передовых методах, таких как экстремальная ультрафиолетовая литография (EUV), дорогой процесс, который требует чрезвычайной точности.
Кроме того, управление телом остается серьезной проблемой, потому что, поскольку транзисторы становятся ниже, а их плотность увеличивается, рассеяние тепла становится критическим для производительности и долговечности.
Другое препятствие связано с классическими материалами, такими как кремний, которые могут достичь их пределов производительности до таких небольших измерений, необходимых для изучения новых материалов для поддержки производительности этого продвинутого чипа.
Несмотря на проблемы, чипы 2NM могут открыть новые горизонты для потребительских и промышленных технологий.
От мобильных телефонов и ноутбуков, более эффективных и более энергоэффективных, до улучшения применений ИИ и поддержки новых технологий, таких как автономная и передовая робототехника, чипы 2 -нм могут быть ключом к технологическому будущему.
